| 所属类型： | 其他 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 停产日期： | 2023年09月29日 |
| 特 点： | 参阅基本信息 |
可通过LAN简单地集中监视RS232C/RS485的数据！！
|
| 生产终止品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| FP0 电源单元 | 订货产品号： AFP0634
型号： FP0-PSA4 |
2014年9月30日 |
|
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| 终端螺丝刀 | 订货产品号： AFP0806
型号： AFP0806 |
2023年9月29日 |
|
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
【注意】
下列可选件将继续销售
| 品名 | 内容 | 订货产品号 |
|---|---|---|
| (FPΣ用)电源电缆 ※ | 1个装，电缆长度1m | AFPG805 |
| ※ | 与商品一同包装。 |
|---|
| 项目 | 规格 | |
|---|---|---|
| 额定操作电压 | DC24V | |
| 允许工作电压 | 额定工作电压的90%～110%V | |
| 冲击电流 | 12A以下 | |
| 额定消耗电流 | 200mA以下 | |
| 允许瞬时停电时间 | 10ms | |
| 保险丝 | 内置 | |
| 固定螺钉 | M2 | |
| 使用环境温度 | 0～＋55℃ | |
| 保存环境温度 | －20～＋75℃ | |
| 使用环境湿度 | 30～85％RH(at 20℃、无凝露) | |
| 耐电压(初始值) | 500V AC 1分钟 | RS485⇔电源部、接地间 |
| 绝缘电阻(初始值) | 100MΩ以上(用DC 500V兆欧表来测量) | |
| 耐久振动 | 10～55Hz (周期1分钟)双振幅：0.75mm(上下・左右・前后各方向1小时) | |
| 耐久冲击 | 294m/s2 以上(上下・左右・前后各方向5次) | |
| 外形尺寸 | 25×60×90 | |
| 重量 | 约80g | |
| 项目 | 规格 | |
|---|---|---|
| 接口 | IEEE802.3u、10BASE-T/100BASE-TX | |
| 连接器形状 | RJ45 | |
| 传送规格 | 传送速度 | 10Mbps/100Mbps |
| 传送方式 | 基带 | |
| 最大段大 | 100m | |
| 通信电缆 | UTP(类别5) | |
| 协议 | MODBUS TCP(RTU,ASCII), TCP / IP | |
| 功能 | 自动连接功能 MDI/MDI-X 自动关闭功能 | |
| ※ | Ethernet是美国Xerox公司的注册商标。 |
|---|
| 项目 | 规格 | ||
|---|---|---|---|
| 接口 | RS232C(非绝缘) | RS485(绝缘) | |
| 转换COM端口 ※1 | COM1 | COM2 | |
| 通信形态 | 1:1通信 | 1:N通信 | |
| 连接站数 | 1站 | 最大99站 | |
| 通信方式 | 全双工方式 | 半双工方式 | |
| 同步方式 | 起停同步方式 | ─ | |
| 传输距离 | 15m | 最大1200m ※2 ※3 | |
| 通信速度 | 2400、4800、9600、19200、38400、57600、115200bps | ||
| 连续连接数 | 最大3 | ||
| COM接收逾时 | 设定范围 10ms～300s | ||
| 无通信连接切断時間 | 设定范围0-1800s(设定值为0时、不切断。) | ||
| 转换传输 格式 | 数据位 | 8bit固定 | |
| 奇偶校验 | 奇数・偶数・无 | ||
| 停止位 | 1、2 | ||
| 终端代码 | CR、CR＋LF、无 | ||
| 串行⇔Ethernet转换方式 | 无命令响应方式 | ||
| ※1 | 可同时使用COM1、COM2。 |
|---|---|
| ※2 | 与市售设备连接时、请通过实际机器进行确认。站数、传送距离、通信速度可能因所连接的设备而发生变化。 |
| ※3 | 传送距离、通信速度、站数的值请确保保持在下表所示的图表范围内。 |
|

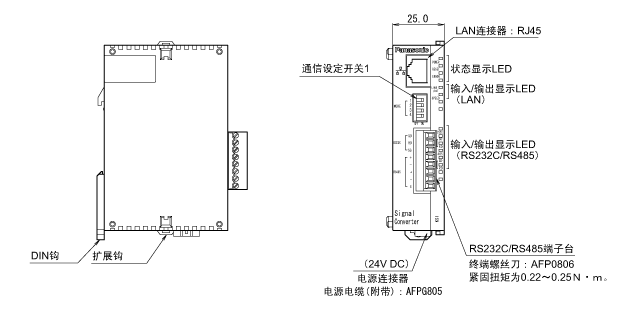

公差±1.0
|

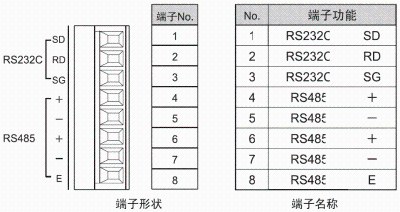

请在参照端子排列、接线图的基础上正确、牢固地进行配线。
|
请使用附带的电源电缆(AFPG805)来连接电源。
| 主体刻印 | 附带电源电缆 | 900MHz |
|---|---|---|
| + | 褐 | 24V DC |
| - | 蓝 | 0V |
| 绿 | 功能接地 |
| ※1 | 为了降低外来干扰的影响，请对电源线(褐和蓝)进行双绞处理(绞线处理)。 |
|---|---|
| ※2 | 为了保护机器不受电源线异常电压的影响，请使用内置保护电路的绝缘型电源。 |
| ※3 | 单元上使用了非绝缘的调节器。 |
| ※4 | 请在电压容许范围内使用电源电压。 |
| 额定电压 | 24V DC |
|---|---|
| 工作电压范围 | 21.6～26.4V DC |
|

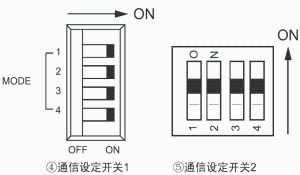

通信设定有两种设定方法：使用正面和侧面的通信设定开关；使用设定工具Configurator WD进行设定。
|
|

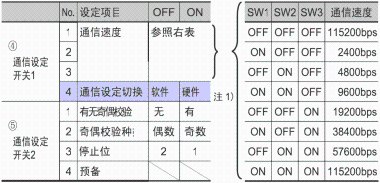

| ※1 | 仅在(4)通信设定开关1的No.4为ON(硬件)时，可通过DIP SW设定通信。 |
|---|---|
| ※2 | (4)通信设定开关1的No.4为OFF(软件)时，忽略本设定开关的内容。 |
| ※3 | 数据长度固定为8位，因此敬请注意。 |
| ※4 | 本设定开关的内容在接通电源时进行读取。请在接通电源之前进行设定。 接通电源时更改本设定开关的内容后，可能会导致误工作。 |
| ※5 | 硬件设定的情况下，无法分别设定RS232C和RS485的通信，要分别进行设定。 分别设定时，请通过软件设定来执行。 |
ID地址检索工具：Configurator WD.exe文件可从这里下载。
通过设定工具来设定通信时，请在确认Configurator WD帮助等的基础上进行设定。
※通过Configurator WD进行设定的情况下，仅在④通信設定开关1的No.4为OFF(软件)时可执行通信设定。
使用前请仔细阅读商品规格书、手册、安装说明书、样本并正确地进行使用。
初次接通电源时，请注意以下事项。
