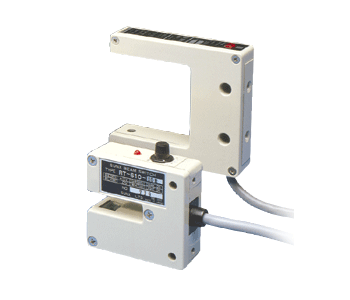

RT-610 牢固U形光电传感器

所属类型：	U型光电传感器
品牌：	松下
产地：	日本
停产日期：	2018年09月30日
特点：	参阅基本信息

适合地址读取
和检测裁切标记

推荐替代产品

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号：RT-610-10 型号：RT-610-10	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-10-C5 型号：RT-610-10-C5	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-10-S1-2S 型号：RT-610-10-S1-2S	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-10G 型号：RT-610-10G	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-10G-C5 型号：RT-610-10G-C5	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-10R 型号：RT-610-10R	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-10R-C5 型号：RT-610-10R-C5	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-20 型号：RT-610-20	2011年12月31日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-20-C5 型号：RT-610-20-C5	2011年12月31日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-20G 型号：RT-610-20G	2011年12月31日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-20G-C5 型号：RT-610-20G-C5	2011年12月31日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-20R 型号：RT-610-20R	2011年12月31日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-20R-C5 型号：RT-610-20R-C5	2011年12月31日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-50 型号：RT-610-50	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：RT-610-50-C5 型号：RT-610-50-C5	2018年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

规格

种类		U型
型号		RT-610-10	RT-610-50
检测距离 (固定)		10mm	50mm
检测物体		φ4mm以上的不透明体
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		40mA以下
输出		NPN通用晶体管・最大流入电流：80mA ・剩余电压：1V以下(流入电流为80mA时)
输出动作		入光时ON/遮光时ON　装备2种输出
反应时间		0.1ms以下	0.1ms以下
工作状态指示灯		红色LED(入光时亮起)
灵敏度调节器		配备持续可变调节器	-
环境性能	保护构造	IP62(IEC) 防滴型	IP66(IEC) 防水型
	使用环境温度	-10〜+60℃(注意不可结露、结冰)、存储时：-10〜+60℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照度	白炽灯：受光面照明度3,500lx以下
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率500m/s²(约50G)　X,Y和Z方向各3次
投光元件		红外线LED(调制式)
	投光波峰波长	950nm	950nm
外壳接地方式		浮动	浮动
材质		外壳：铝压铸件
电缆		0.3mm² 4芯橡皮电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量		本体重量：约150g	本体重量：约180g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

种类		U型
		适用于标记检测
型号		RT-610 -10R	RT-610 -10G
检测距离 (固定)		10mm	10mm
检测物体		φ4mm以上的不透明体、半透明体
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		40mA以下
输出		NPN通用晶体管・最大流入电流：80mA ・剩余电压：1V以下(流入电流为80mA时)
	输出动作	入光时ON/遮光时ON　装备2种输出
反应时间		0.1ms以下	0.1ms以下
工作状态指示灯		红色LED(入光时亮起)
灵敏度调节器		配备持续可变调节器
环境性能	保护构造	IP62(IEC) 防滴型	IP62(IEC) 防滴型
	使用环境温度	-10〜+60℃(注意不可结露、结冰)、存储时：-10〜+60℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照度	白炽灯：受光面照明度3,500lx以下	白炽灯：受光面照明度3,500lx以下
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率500m/s²(约50G)　X,Y和Z方向各3次
投光元件		红色LED(调制式)	绿色LED(调制式)
	投光波峰波长	680nm	570nm
外壳接地方式		浮动	浮动
材质		外壳：铝压铸件
电缆		0.3mm² 4芯橡皮电缆，长1m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量		本体重量：约150g	本体重量：约150g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。

尺寸图

单位mm

RT-610-10□

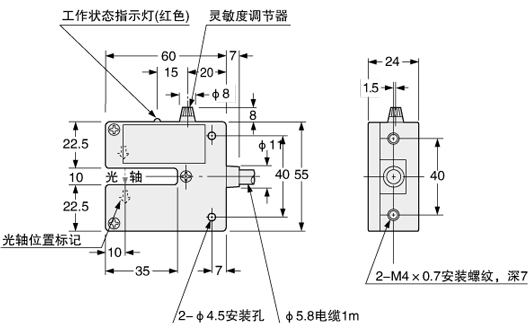

检测距离10mm型

RT-610-50

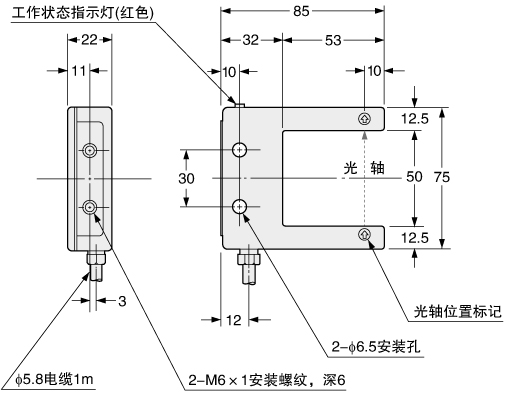

检测距离50mm型

回路・连接

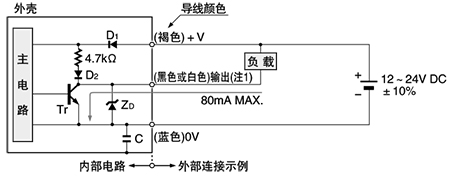

输入・输出电路图

(注1):	输出未装备短路保护电路。请勿直接连接电源或容性负载。

符号・・・	D₁:电源逆接保护用二极管 D₂:反向电流保护二极管 Z_D:电涌电压吸收用齐纳二极管 Tr:NPN输出晶体管 C:电容器(位于RT-610-20□上)

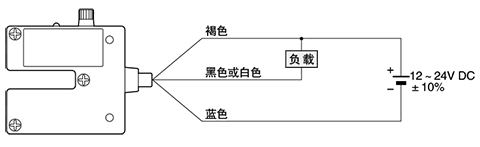

连接图

输出动作

导线颜色	输出动作
黑	入光时ON
白	遮光时ON

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

外壳接地

RT-610-20□用C(电容器)接地以提高防干扰性。在传感器附近有产生高频干扰的设备，以及传感器安装在金属类的电导体上等情况下，请务必使用附带的绝缘安装件。
(RT-610-10□、RT-610-50采用浮动接地法，不需要绝缘安装件。)
另外，请勿使用装备在自动变压器上(自耦变压器)的电源，否则会有危险。
