系列详情

支持开放式网络S-LINKV网关控制器

所属类型：	省配线系统
品牌：	松下
产地：	日本
状态：	在产
特点：	支持高速通信系统的EtherCAT的网关控制器SL-VGU1-EC新上市。

拓展技术可能性
新一代的省配线系统S-LINK V

支持EtherCAT

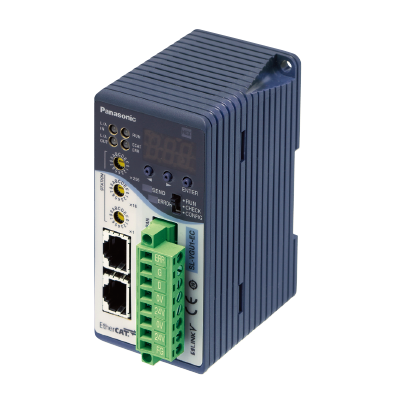

SL-VGU1-EC

支持CC-Link
SL-VGU1-C

支持DeviceNet
SL-VGU1-D

CE 已取得。
CE : EMC指令

2021年1月　SL-VGU1-EC版本升级。

详情请参阅「使用注意事项」页面。
>>关于SL-VGU1-EC的版本

特点

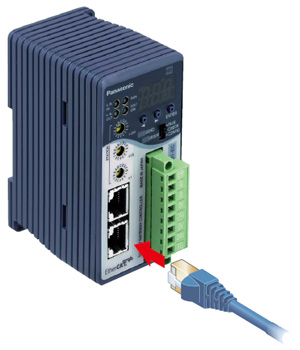

新支持EtherCAT [SL-VGU1-EC]

备有网关控制器SL-VGU1-EC，对应急速普及的高速通信系统的EtherCAT。

将各类传感器与开关类的bit信息与EtherCAT直接相连。

拓展技术可能性，
新一代的省配线系统S-LINK V

采用高度发展的自动化、无人化技术，FA现场的各类传感器/执行器正在持续增加。
其中，以光电传感器、接近传感器和电磁阀为代表的开关(ON/OFF)设备虽然比较简单，但由于使用量非常大，给电气设计和配线作业造成较大的负担。
而S-LINK V可在短时间内对持续增加的开关(ON/OFF)设备简单、紧凑地完成配线。

S-LINK V可在短时间内对持续增加的开关(ON/OFF)设备简单、紧凑地完成配线。

S-LINK V是理想的省配线系统，可满足FA现场的严格要求。

FREE
布局自由。

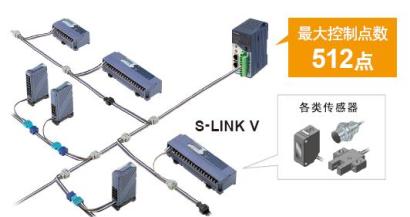

分支数没有限制，更多的控制点数(最多512点、256节点)可以免受配线带来的制约，使布局设计更容易。

CONFIDENCE
值得信赖的基本性能。所有机型均符合CE标志(EMC指令)。

可靠而简洁的通信协议使通信速度大幅度提高。
通信距离最长可达800m(C模式时)。

FLEXIBLE
灵活适应各类现场。

通信模式分三级切换，即使现场、装置发生变更，也无需更换新机型。

种类

生产终止(预定)品

以下是生产终止(预定)品。

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号： SL-VGU1-C 型号： SL-VGU1-C	2025年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号： SL-VGU1-D 型号： SL-VGU1-D	2025年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号： SL-VGU1-EC 型号： SL-VGU1-EC	2025年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

规格

SL-VGU1-EC

名称		支持EtherCAT的S-LINK V网关控制器
型号		SL-VGU1-EC
电源电压		+24V DC⁺¹⁰_-5%
消耗电流		300mA以下(不包括错误输出负载以及I/O单元驱动用电源)(注1)
允许通过电流		7A(注2)
S-LINK V端	通信速度	A模式：110kbps、B模式：27.5kbps、C模式：6.9kbps
	刷新时间	A模式：0.29～10.32ms、B模式：1.18～41.29ms、C模式：4.70～165.15ms
	I/O点数	最大512点
	连接节点数	最大256节点
	通信距离	A模式：最大50m、B模式：最大200m、C模式：最大800m
	配线总长	A模式：100m以下、B模式：400m以下、C模式：1,600m以下
	通信用电缆	专用4芯扁平电缆(0.5mm²) 或导体截面积为0.3～2.0mm²的4芯VCTF电缆(无屏蔽)(注3)
	I/O组合	能以32点为单位设定I/O
	错误输出	NPN开路集电极晶体管
EtherCAT 通信端	通信协议	CoE PDO通信、SDO通信
	依据标准	IEEE802.3u(100BASE-TX)
	通信速度	100Mbps(100BASE-TX)
	通信连接器	RJ-45×2
	节点间距离	100m以下

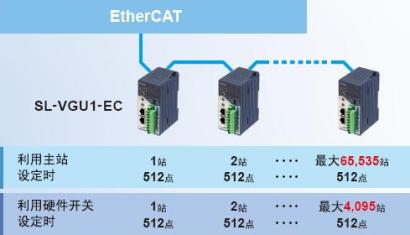

	最大连接站数	4,095站(利用主站设定时为65,535站)
	传输线	5e级以上
使用环境温度		0～+55℃(注意不可结露、结冰)、保存时：－20～+70℃
使用环境湿度		10～90%RH、保存时：10～90%RH
材质		本体外壳：ABS
重量		本体重量：约140g

(注1):	消耗电流是指向所连接的S-LINK V I/O单元供给的最大值(仅D-G线)与本产品消耗电流的合计值。
(注2):	本产品不带有短路保护功能。请选择带短路保护功能(带保险丝等)的电源。
(注3):	符合JIS C 3306(乙烯电缆VCTF)的乙烯橡皮绝缘软电缆。
(注4):	连接市售设备时，请务必通过实际设备进行确认。站数、传输距离和通信速度可能会因所连接的设备而异。

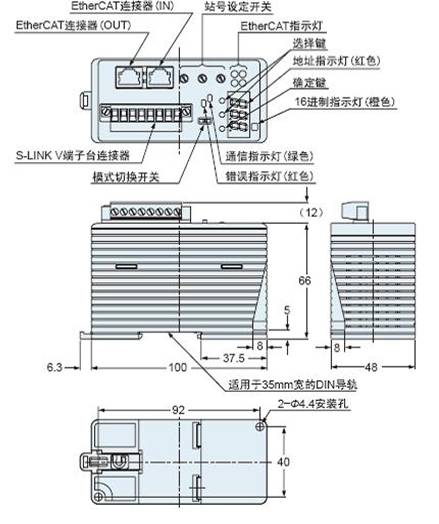

尺寸图

单位mm

SL-VGU1-EC

支持EtherCAT的网关控制器

使用注意事项

关于SL-VGU1-EC的版本

SL-VGU1-EC及ESI文件版本已升级。

	2020年12月前生产的产品	2021年1月以后生产的产品
本体软件版本	Ver. 1.00	Ver. 1.10
ESI文件版本	Ver. 1.00	Ver. 1.10
相同网络的使用	可以使用
工具上的标识	SL-VGU1-EC Rev:0X00000001	SL-VGU1-EC Rev:0X00000002
商品铭牌	无版本标识	标有版本号1.1

关于新旧组合

SL-VGU1-EC	Ver. 1.10（新）	Ver. 1.10（新）	Ver. 1.00（旧）
ESI文件	Ver. 1.10（新）	Ver. 1.00（旧）	Ver. 1.10（新）
从站识别	SL-VGU1-EC Rev:0x00000002	无法识别（注1)	SL-VGU1-EC Rev:0x00000001
PDO通信	正常工作	（注1）	正常工作
SDO通信	正常工作	（注1）	正常工作

(注1) :	如果已更新了从站信息，则旧ESI文件中没有SL-VGU1-EC Ver.1.10的信息，属于未知从站。请使用ESI文件Ver.1.10重新构建系统的网络信息。

注意事项

■通过保养及维护等将SL-VGU1-EC更换为Ver.1.10时
请使用ESI文件Ver.1.10重新构建系统的网络信息。

※ESI文件Ver. 1.10可从网站上下载。
※需注册「控制机器Web会员」后方可下载。
>>点击进入「SL-VGU1-EC用ESI文件」下载页面

■ESI文件Ver.1.10的使用方法
ESI文件Ver.1.10支持支持新旧版本的SL-VGU1-EC。
一般情况下为自动识别，手动设置时请根据SL-VGU1-EC的版本，进行以下选择。
・选择旧SL-VGU1-EC（Ver. 1.00）：Rev:0x00000001
・选择新SL-VGU1-EC（Ver. 1.10）：Rev:0x00000002
