系列详情

SC MIL连接器对应连接用传感器单元

所属类型：省配线系统
品       牌：松下
产       地：日本
状       态：在产
特       点：FX-300/311/410,LS,GA-311用

MIL连接器一次最多可连接16个I／O设备

对应MIL连接器的插座用传感器单元 SC
CE Marking

CE 已取得。
CE : EMC指令(仅限SC-MIL/T1J(-P)/T8J(-P))

特点

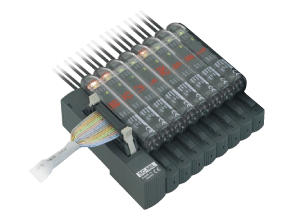

MIL连接器一次最多可连接16个I／O设备

在插座用传感器主单元上最多可并排连接16个数字光纤传感器FX-500/550/410/300系列、数字激光传感器LS-401、以及小型接近传感器GA-311等而无需使用任何工具。同时，使用传感器分离单元可进行分散安装。
此外，使用连接器I/O扩展单元、光电传感器、微型光电传感器、接近传感器、压力传感器或其他类型的传感器和开关可以很方便地连接至输出设备上。

MIL连接器一次最多可连接16个I／O设备

种类

品名形状型号内容
插座用
传感器主
单元		SC-MILMIL连接器最多可将16个I/O设备连接至PLC或定制电路板，操作简便。
插座用
传感器
分离
单元		SC-MIL-S与传感器主单元组合，可由MIL连接器进行分散设置。
1通道
连接器输入
扩展单元		SC-T1J适用于NPN输出设备可以连接传感器、开关等输入设备。
附带电源指示灯及输入信号指示灯(1ch)。
SC-T1J-P适用于PNP输出设备
e-CON适用
1ch输入
扩展单元		SC-E1可以连接NPN输出型或直流双线式传感器等市售设备（注1）附带电源指示灯及输入信号指示灯（1ch）。
e-CON适用
8ch输入
扩展单元		SC-E81可以连接NPN输出型设备8台。 附带电源指示灯及输入信号指示灯（8ch）。
e-CON适用
8ch输入
扩展单元
（支持双线式）		SC-E82可连接NPN/PNP开路集电极晶体管输出型的传感器、开关等设备、直流双线式传感器等市售设备和输出设备8台。带电源指示灯。无输入信号指示灯。
无线
连接器		 CN-70 使用此ONE SHOT连接器可以将传感器主单元连接至下列设备：
FX-501/502/301/305/311/411/412系列光纤传感器、LS-401/403数字激光传感器、GA-311小型接近传感器、FX-CH(-P)数据库切换单元和1通道连接器输入扩展单元。 (注2)(注3)
尾盘 MS-DIN-E 将SC系列连接至DIN轨道后，从两侧夹入尾盘进行固定。请务必使用。
[2个一套]
(注1):直流双线式输入设备的连接条件如下所述。
・OFF时漏电流在1mA以下，ON时偏置电压在3V以下
・负荷电流范围中包括5～8mA。
(注2):2004年8月起生产的产品也适用于FX-305、LS-401等的4针型。
(注3):对于双输出型仅可从SC-MIL中输出输出1（OUT1）。输出2（OUT2）无连接。

生产终止品

以下产品为生产终止品。

※ 推荐替代品并不保证与已停产的产品相同的规格。
使用时，请确认样本中详细的规格。

已停产的产品推荐替代品
订货产品号终止日期 订货产品号系列名称备注
SC-T8J 2015年9月30日 SC-E81 对应开放网络的通信单元 SC-GU3系列 与SC-MIL/SC-MIL-S连接时，需要SC用互换安装支架(SC-BUX10)。
SC-T8J-P 2015年9月30日 SC-E82 对应开放网络的通信单元 SC-GU3系列 与SC-MIL/SC-MIL-S连接时，需要SC用互换安装支架(SC-BUX10)。
SC-TP8J 2015年9月30日 SC-E82 对应开放网络的通信单元 SC-GU3系列 与SC-MIL/SC-MIL-S连接时，需要SC用互换安装支架(SC-BUX10)。

规格

  • 传感器单元
  • 连接器输入扩展单元
  • e-CON适用1ch输入扩展单元
  • e-CON适用8ch输入扩展单元
  • e-CON适用8ch输入扩展单元（输入信号指示灯）
  • 无线连接器
  • 生产终止品

传感器单元

品名插座用传感器主单元插座用传感器分离单元
型号SC-MILSC-MIL-S
电源电压12～24V DC±10% (注2)由SC-MIL提供的电源决定
允许通过电流
(注3)		2A以下
(与SC-MIL所连接的所有单元的最大允许消耗电流相同)		1A以下
(与SC-MIL-S所连接的所有单元的最大允许消耗电流相同)
信号点数最多可连接16通道
(最多可以转接从SC-MIL的相邻单元开始到第16通道为止的信号，之后的信号将不能被转接。
SC-MIL和SC-MIL-S均不占用信号点数。)
单元之间的最长距离SC-MIL与控制设备(PLC等)之间的距离和SC-MIL与SC-MIL-S之间的距离合计10m以下
使用环境温度-10〜+45℃(注意不可结露、结冰)、存储时：-20〜+70℃
使用环境湿度35〜85%RH、存储时：35〜85%RH
材质本体外壳：耐热ABS
重量本体重量：约25g本体重量：约20g
附件连接器保护封条：1个

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：与MIL连接器不同，SC-MIL装备有拉线连接器，可接收其它电源的供电。详情请参阅使用说明书。
(注3)：电源设备的允许电流量或连接电缆的允许电流量小于允许通过电流时，请将电流调节至最小规格值。

连接器扩展单元

种类连接器输入扩展单元
适用于NPN输出设备适用于PNP输出设备
1通道1通道
型号SC-T1JSC-T1J-P
电源电压12～24V DC±10%
消耗电流
(注2)		最大20mA以下
(所有指示灯点亮时)
信号点数1点
可连接的设备NPN开路集电极晶体管输出传感器、开关等
和直流2线式的传感器，开关等		PNP开路集电极晶体管输出传感器、开关等
和直流2线式的传感器，开关等
设备用供电电流
(注3)		100mA以下
电源指示灯绿色LED (通电时亮起)
输入指示灯绿色LED(各通道输入ON时亮起)
使用环境温度-10～+45℃ (注意不可结露、结冰)、保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质本体外壳：耐热ABS
重量本体重量：约10g
附件SL-CP1 (压接式插针连接器)：1个

(注1) : 无指定时的测量条件为使用环境温度＝+20℃。
(注2) : 不含所连接输入设备的消耗电流及输入电流。
(注3) : 输入/输出线的最大通过电流请控制在50mA以下。

对应e-CON 1ch输入扩展单元

型号SC-E1
电源电压12～24V DC±10%
消耗电流20mA以下(所有指示灯亮起时)(注1)
信号点数输入1点
输入可连接的设备：NPN开路集电极晶体管输出型[输入1]或
　　　　　　 直流2线式输出型[输入2]的传感器（注2）、开关等的设备
输入设备用供电电流：100mA以下
输入阻抗：[输入1]约17kΩ [输入2]约3.2kΩ
输出NPN开路集电极晶体管输出
　・最大流入电流：50mA　・外加电压：30V DC以下(输出-0V间)
　・剩余电压：1.5V以下(流入电流为50mA)
电源指示灯绿色LED(通电时亮起)
输入指示灯绿色LED(输入时点灯)
使用环境温度-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～16台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质外壳部：难燃PBT　连接器部：聚酯纤维
重量本体重量：约15g、梱包重量：约40g
附件连接器(e-CON)：1个

(注1):不包括所连接的输入机器的消耗电流以及输入电流。
(注2):以下为能够连接直流双线式输入设备的条件。
·OFF时泄漏电流在1mA以下，ON时补偿电压在3V以下
·负荷电流范围中包括5mA～8mA

对应e-CON 8ch输入扩展单元

型号SC-E81
电源电压12～24V DC±10%
消耗电流60mA以下(所有指示灯亮起时)(注1)
信号点数输入8点(注2)
输入可连接的设备：NPN开路集电极晶体管输出型的传感器、开关等的设备
输入设备用供电电流：800mA以下(8点合计值)
输入阻抗：约17kΩ
输出NPN开路集电极晶体管输出
　・最大流入电流：50mA
　・外加电压：30V DC以下(输出-0V间)
　・剩余电压：1.5V以下(流入电流为50mA)
电源指示灯绿色LED(通电时亮起)
输入指示灯绿色LED(8个)(各通道输入时亮起)
使用环境温度-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～9台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质外壳部：聚碳酸酯 连接器部：聚酯纤维
重量本体重量：约40g、梱包重量：约85g

(注1)：不包括所连接的输入机器的消耗电流以及输入电流。
(注2)：与所连接的机器的台数无关，占用8个通道的信号。

e-CON适用8ch输入扩展单元(输入信号指示灯)

型号SC-E82
电源电压5～24V DC±10%
消耗电流7mA以下
信号点数8点(注1)
输入 可连接的设备：NPN/PNP开路集电极晶体管输出型的传感器、开关等的设备，直流2线式输出型[输入2]的传感器（注2）
输入设备用供电电流：800mA以下(8点合计值)
电源指示灯绿色LED(通电时亮起)
使用环境温度-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～9台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质外壳部：聚碳酸酯 连接器部：聚酯纤维
重量本体重量：约40g、梱包重量：约85g

(注1):与所连接的机器的台数无关，占用8个通道的信号。
(注2):开放对应网络通信单元SC - GU 3与系列配套使用的场合，含直流二线式传感器的市售输出设备不能使用。

无线连接器

品名无线连接器
型号CN-70
适用单元请参阅无线连接器适用单元一览表
电源电压由SC-MIL提供的电源决定
设备用供电电流100mA以下
信号点数1通道
使用环境温度-10〜+45℃
(注意不可结露、结冰)
存储时：-20〜+70℃
使用环境湿度35〜85%RH、存储时： 35〜85%RH
材质本体外壳：ABS
重量本体重量：约4g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：2004年8月起生产的产品也适用于FX-305、LS-401等的4针型。

无线连接器适用单元一览表

品名型号内容
1通道
输入扩展单元		SC-T1J适用于NPN输出设备
SC-T1J-P适用于PNP输出设备
数字光纤传感器
(注1)		FX-501/502适用于NPN输出设备
FX-501P/502P适用于PNP输出设备
FX-551适用于NPN输出设备
FX-551P适用于PNP输出设备
FX-301(B/G/H)
FX-301-HS		适用于NPN输出设备
FX-301(B/G/H)P
FX-301P-HS		适用于PNP输出设备
FX-305适用于NPN输出设备
FX-305P适用于PNP输出设备
FX-411(B/G)
FX-412(B/G)		适用于NPN输出设备
FX-411(B/G)P适用于PNP输出设备
手动设定
光纤传感器		FX-311(B/G)适用于NPN输出设备
FX-311(B/G)P适用于PNP输出设备
漏液检测/液面检测光纤用
数字光纤传感器(注1)		FX-301-F适用于NPN输出设备
FX-301P-F适用于PNP输出设备
数字激光传感器LS-501适用于NPN输出设备
LS-501P适用于PNP输出设备
LS-401/403适用于NPN输出设备
LS-401P适用于PNP输出设备
小型接近传感器GA-311适用于NPN输出设备
数据库通道
切换单元		FX-CH适用于NPN输入设备
FX-CH-P适用于PNP输入设备

(注1)：2输出类型，SC - MIL输出1（OUT1）只可以输出。出力2（OUT 2）无连接

生产终止品

種類连接器输入扩展单元连接器输出
混用扩展单元
适用于NPN输出设备适用于PNP输出设备
8通道8通道8通道
型号SC-T8JSC-T8J-PSC-TP8J
电源电压12～24V DC±10%5～24V DC±10% (注2)
消耗电流
(注3)		最大60mA以下
(表示灯全点灯时)		最大60mA以下
(表示灯全点灯时)		7mA以下
信号点数8点 (注4)8点 (注4)输入/输出8通道 (注5)
可连接的设备NPN开路集电极晶体管输出传感器、开关等
(注6)		PNP开路集电极晶体管输出传感器、开关等
(注6)		含直流二线式传感器的市售输入/输出设备
设备用供电电流
(注7)		800mA以下
(8通道合计)		800mA以下
(8通道合计)		800mA以下
(8通道合计)
电源指示灯绿色LED (通电时亮起)
输入指示灯绿色LED (各通道输入ON时亮起)-
使用环境温度-10～+45℃ (注意不可结露、结冰)、保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质本体外壳：耐热ABS
重量本体重量：约40g本体重量：约40g本体重量：约40g
附件标记封条：1枚标记封条：1枚

(注1)：无指定时的测量条件为使用环境温度＝+20℃
(注2)：由SC-MIL提供的电源决定。
(注3)：不含所连接输入设备的消耗电流及输入电流。
(注4)：无论输入设备连接台数的多少，都占有8个通道的信号。
(注5)：无论I/O设备连接台数的多少，都占有8个通道的信号。
(注6)：SC-T8J和SC-T8J-P不可连接直流双线式传感器、开关等。
(注7)：输入/输出线的最大通过电流请控制在50mA以下。

尺寸图

  • 单位mm

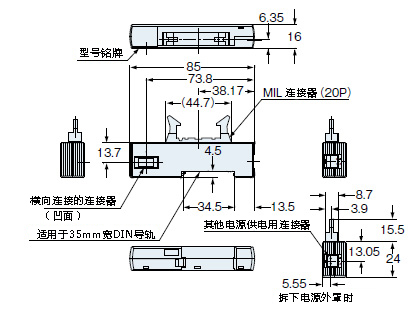

SC-MIL

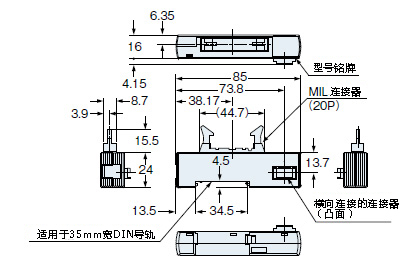

SC-MIL

SC-MIL-S

SC-MIL-S

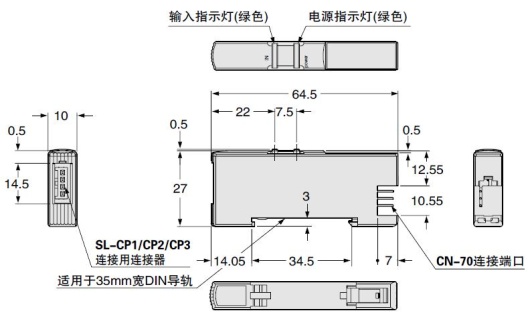

SC-T1J
SC-T1J-P

SC-T1J SC-T1J-P

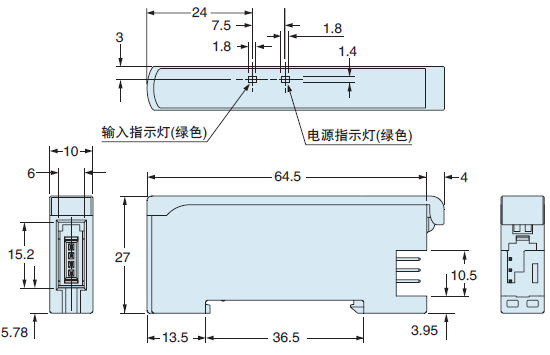

SC-E1

e-CON适用1ch输入扩展单元

SC-E81 SC-E82

SC-E81
SC-E82

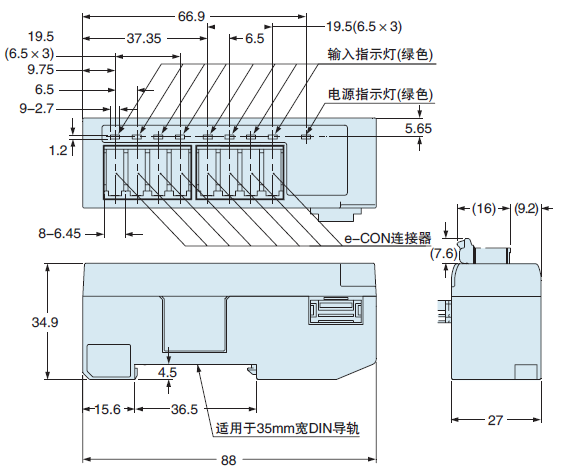

e-CON适用8ch输入扩展单元

SC-E81 SC-E82
(注1) : SC-E82的指示灯没有输入显示。

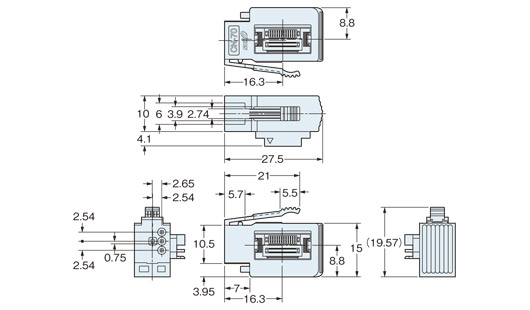

CN-70

无线连接器

CN-70

MS-DIN-E

尾盘(另售)

MS-DIN-E
材质:聚碳酸酯

生产终止品

SC-T8J
SC-T8J-P
SC-TP8J

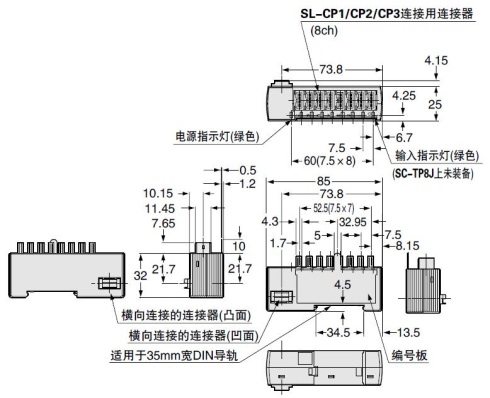

连接器输入・输出扩展单元

SC-T8J/TP8J SC-T8J-P

可选件

品名形状型号内容
4针型
圧接式
插针连接器
(注1)		 SL-CP1
(白色)		0.08～0.2mm2(导体截面积)用
导线直径：ø0.7～ø1.2mm		使用压接式插针连接器，将输入/输出设备连接至1通道和8通道连接器输入单元，也可以连接至8通道连接器输入/输出混合单元。1通道连接器输入扩展单元附带1个SL-CP1。
[10个一套]
SL-CP2
(黑色)		0.3mm2(导体截面积)用
导线直径：ø1.1～ø1.6mm
SL-CP3
(青绿色)		0.5mm2(导体截面积)用
导线直径：ø1.7～ø2.5mm
SC用
互换安装支架		 SC-BUX10 SC-MIL-S安装在SC-GU3系列时使用的互换安装支架。
[10个一套]
(注1):备有专用压接钳。

回路・连接

SC-MIL SC-MIL-S

插座用传感器主单元
插座用传感器分离单元

MIL连接器针配置图

MIL连接器针配置图
※ MIL连接器针排列与简易省配线用传感器组件SL-BMW一致。两者可互换。
※ ＋V（针No.10和20）、0V（针No.9和19）连接在组件内。

SC-T1J

连接器输入扩展单元
适用于NPN输出设备

SC-T1J
（注1）：直流双线式输入设备。
　　　　<直流双线式输入设备条件>
　　　　• OFF时泄漏的电流在1mA以下、ON时补偿电压在3V以下
　　　　• 负荷电流范围中包括5～8mA
（注2）：剩余电压1V以下（流入电流50mA时）

SC-T1J-P

连接器输入扩展单元
适用于PNP输出设备

SC-T1J-P
（注1）：直流双线式输入设备用。<直流双线式输入设备条件>
　　　　• OFF时泄漏电流在1mA以下，ON时补偿电压在3V以下
　　　　• 负荷电流范围中包括5～8mA
（注2）：剩余电压1V以下（流出电流50mA时）

SC-E1 SC-E81

e-CON适用于1ch输入扩展单元
e-CON适用于8ch输入扩展单元

SC-E1 SC-E81
（注1）：只可使用SC-E1。直流双线式输入设备用。（仅限24V DC）
　　　　• OFF时泄漏电流在1mA以下，ON时补偿电压在3V以下
　　　　• 负荷电流范围中包括5～8mA
（注2）：剩余电压1V以下（流出电流50mA时）

SC-E82

e-CON适用于8ch输入扩展单元 （没有输入显示灯）

SC-E82
（注1）：SC-MIL或SC-GU3-0□的供应电源。
（注2）：直流双线式输入设备使用时，负荷外部连接机器。
